污水處理一體化處理設備 包含什么?
污水處理一體化處理設備 包含什么?
污水處理一體化處理設備包含:格柵池、化糞池/調節池、厭氧池、缺氧池、好氧池、MBR膜池、清水消毒池;
調節池
用來收集生活污水，同時兼作污水提升泵集水池。該池具有調節水量、均化水質，提高整個處理系統抗沖擊性能的功能。池底采用穿孔曝氣，起攪拌作用，用來均和水質，防止SS下沉池底。
污水處理一體化處理設備包含:格柵池、化糞池/調節池、厭氧池、缺氧池、好氧池、MBR膜池、清水消毒池;
各處理單元功能及技術參數
調節池
用來收集生活污水，同時兼作污水提升泵集水池。該池具有調節水量、均化水質，提高整個處理系統抗沖擊性能的功能。池底采用穿孔曝氣，起攪拌作用，用來均和水質，防止SS下沉池底。
單池有效容積（m³）：
材質：鋼砼
數量：1座
配置：
(1)格柵
主要用于攔截大顆粒的固體物質及漂浮物，防止以上物質堵塞水泵葉輪及劃破MBR膜池里的MBR膜。
柵距：5mm
（2）污水提升泵：
型 號：50WQ25-10-2.2
流 量：25m3/h,
揚 程：10m
功 率：2.2Kw
數 量：4臺（2用2備）
（3）液位控制系統
采用浮球液位控制實現工藝的自動控制，浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角有限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
型號：FK型
數量：1套
厭氧池：
主要作用利用厭氧菌的作用,使有機物發生水解、酸化和甲烷化,去除廢水中的有機物,并提高污水的可生化性,有利于后續的耗氧處理
水利攪拌泵：
型 號：50WQ25-10-2.2
流 量：25m3/h,
揚 程：10m
功 率：2.2Kw
數 量：2臺
缺氧池：
主要作用將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。
設計特點：
內置高效生物彈性填料，又具有水解酸化功能，同時可調節成為O級生物氧化池，以增加生化停留時間,提高處理效率。
材質：鋼結構
數量：1座
配置：
（1）填料
型號：ZQ-150
材質：PP
（2）填料支架
材質：12#鍍鋅圓鋼
（3）曝氣系統
材質：UPVC
數量：一套
方式：穿孔曝氣
好氧池
主要作用該池為本污水處理的核心部分，分三段，前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。
好氧生物接觸氧化法是一種較成熟、常用的好氧生物處理技術之一。池內設置荃化絲彈性填料，該填料比表面積達280m2/m3，且水流特性十分穩定，易掛膜，是生物膜生長的最佳場所。好氧生物接觸氧化池采用推進式曝氣方法，污水在生化池內與水中的溶解氧不斷接觸并不斷推進，以充分使填料上的生物膜與污水中的有機物得到充分接觸降解。
設計特點：
1、該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。
2、該池以生物膜法為主，兼有活性污泥法的特點。
3、池中填料采用彈性立體組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不結團堵塞。填料在水中自由舒展，對水中氣泡作多層次切割，更相對增加了曝氣效果，填料成籠式安裝，拆卸、檢修方便。
4.該池分三級，使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施，使整體設計更趨合理化。池中曝氣管路選用優質ABS管，耐腐蝕，不堵塞 ，氧利用率高。
材質：鋼結構
數量：1座
配置：
（2）填料
型號：ZQ-150
材質：PP
（2）填料支架
材質：12#鍍鋅圓鋼
（3）曝氣系統
材質：UPVC
方式：微孔曝氣
（4）混合液回流泵
型 號：80WQ45-9-2.2
流 量：45m3/h,
揚 程：9m
功 率：2.2KW
數 量：2臺
MBR膜池
MBR膜池既實現了MBR膜支架的安裝，又是傳統意義上的好氧池，同時又利用MBR平板膜的泥水分離特性實現了泥水分離。所以MBR膜池是本工藝的核心部分。首先好氧微生物在氧氣的作用下，以好氧池里的有機物作為碳源維持正常的生命活動，另一方面硝化菌將氨氮轉化為硝態氮，為反硝化提供必要的前提條件。
膜生物反應器（Membrane Bioreactor, MBR）是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝, 它用膜組件代替?zhèn)鹘y(tǒng)活性污泥法中的二沉池，大大提高了系統固液分離的能力，從而使系統出水水質和容積負荷都得到大幅度提高，出水可以作為中水回用。由于膜的過濾作用，微生物被完全截留在生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。
MBR具有對污染物去除效率高，硝化能力強，出水水質穩定，剩余污泥產量低，設備緊湊，操作簡單等優點，應用與處理量大面廣的有機生活污水，實現污水資源化具有很大的潛力
材質：鋼結構
數量：1座
配置：
（1）膜組件
型號：ZQ-MBRMD-16-2080-CO-PVDF
（2）出水泵
根據日處理水量及運行方式可以推算出所需抽吸泵的類型，以抽停時間比為8 分鐘比2 分鐘為例，Q 抽吸=Q 日/24×10/8/N。
Q 抽吸：抽吸泵流量
Q 日：日處理水量
N:所選的泵的數量
*一般要求抽吸泵吸上真空高度為6m。
即：Q抽吸=1000/24×10/8=32.0m3/h
出水泵前一定要安裝負壓真空表（觀察膜污染的程度）、閥門（控制出水流量），膜組件正常運行的負壓為0-30KPa,負壓超過或接近30KPa時膜元件屬于嚴重污染，則需要清洗。自吸泵后一定要安裝出水流量計，確定膜組件的出水水量。
（3）鼓風機
型號：JZSH-125II
功率：11KW
數量: 4臺（2用2備）
（4）液位控制系統
采用浮球液位控制實現工藝的自動控制，浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角有限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
型號：FK型
數量：1套
（5）污泥回流泵
型 號：50WQ25-10-2.2
流 量：25m3/h,
揚 程：10m
功 率：2.2KW
數 量：2臺
（6）清洗系統
當膜在膜池內運行較長的時間，膜表面發生了污染，會使抽吸壓力上升，如果不采取措施會導致產水量下降，因此必須進行清洗使膜性能恢復。清洗的方式包括“在線化學清洗”、“離線物理清洗”和“離線化學清洗”。
〈1〉次氯酸清洗（采用加藥泵泵入）
a) 清洗藥箱：
清洗藥箱采用PE材質
設備房
1）輔助用房
主要用于安裝鼓風機、出水泵、控制系統、清洗藥劑及現場工作所必須的工具。
有效尺寸：長×寬×高
材質：鋼結構/磚混
數量：1座

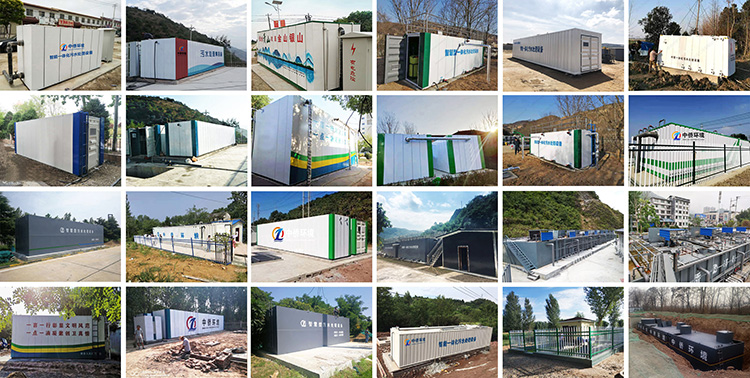

中僑啟迪部分項目案例欣賞
